数据中心UPS电源系统选型要点与容量计算实用指南

数据中心机房里，UPS电源系统往往是最后一道物理防线。但不少运维团队在选型时，要么按负载功率简单乘以1.5了事，要么过度依赖厂商提供的配置模板。结果呢？要么容量冗余过大造成投资浪费，要么在电池放电末端出现电压塌陷，导致关键设备意外宕机。这个问题，值得每一个机房管理者重新审视。

行业现状：从“能用”到“用好”的转型阵痛

过去十年，数据中心单机柜功率密度从3kW一路攀升到15kW甚至更高。液冷、高密度计算、GPU集群的普及，让负载特性发生了根本性变化——电流谐波更大，功率因数更低，瞬态响应要求更苛刻。传统工频机虽然皮实，但效率普遍在85%-90%之间；而高频模块化UPS凭借96%以上的效率，正在快速替代存量市场。但效率并非唯一指标，谐波治理、旁路切换时间、电池管理策略，每一项都直接影响系统的真实可靠性。

核心组件选型：四个环节，一个都不能将就

一套完整的配电链路，从市电引入到最后负载，通常包含稳压器、UPS电源、蓄电池、配电柜四大核心环节。很多人以为稳压器只是“电压不稳的地方才需要”，实际上数据中心即便有市电，电压波动±10%并不罕见，而UPS的整流器对输入电压范围有明确要求。在输入侧加装一台响应时间小于1.5ms的稳压器，可以有效延长UPS整流模块的寿命，减少电池不必要的充放电循环。

蓄电池的选型则更讲究。目前主流配置是12V阀控式铅酸电池，但同样的电池，放电倍率不同，实际容量相差可达30%。以100kVA的UPS满载运行30分钟为例，如果按0.1C放电倍率设计，需要约250Ah的电池组；但如果按0.2C设计，容量可以降到200Ah左右，不过电池温升和寿命衰减会明显加快。这里建议：后备时间超过30分钟，优先采用0.1C低倍率配置；15分钟以内的短延时，0.15C是性价比平衡点。

逆变器作为UPS的心脏，其IGBT模块的开关频率直接决定了输出波形质量。现代高频逆变器采用三电平拓扑，输出谐波失真可控制在3%以内，完全满足A级机房标准。但要注意，逆变器的过载能力与负载类型强相关——容性负载和感性负载的瞬态响应差异巨大，选型时务必提供真实负载的启动曲线，而不是只给一个稳态功率值。

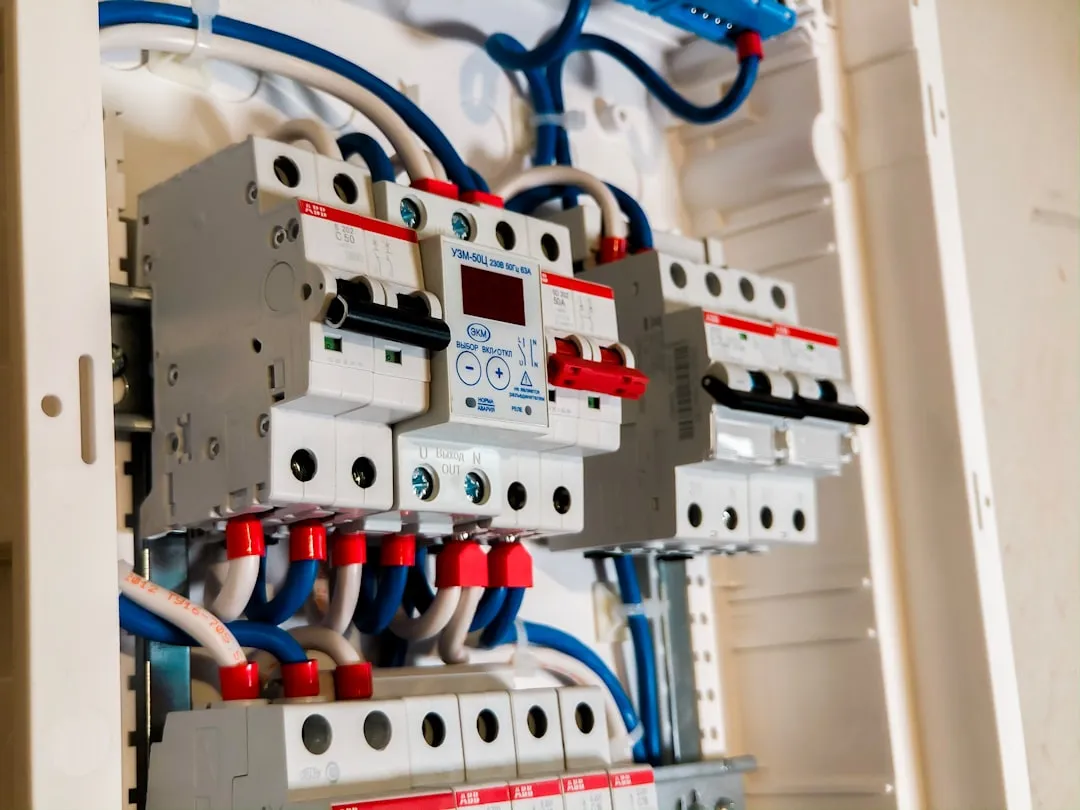

配电柜往往被忽视，但它是整个系统的“毛细血管”。建议采用智能配电柜，带热插拔断路器、电流监测和漏电保护。每一路输出回路都应配置独立的计量模块，这样当某一路发生绝缘下降时，可以第一时间定位，而不是整柜跳闸。另外，配电柜的铜排规格要按1.25倍额定电流设计，为未来扩容留出余量。

容量计算：别只算功率，要算能量和电流

一个实用的方法是分三步走：

1. 统计真实负载功率——用钳形电流表实测每台IT设备的输入电流，而不是看铭牌额定值。实测值通常比铭牌低20%-40%。
2. 计算UPS额定容量——负载有功功率÷UPS输出功率因数（如0.9）÷带载率（建议60%-70%）。例如实测负载100kW，则UPS容量=100÷0.9÷0.65≈171kVA，取整200kVA。
3. 校验电池放电电流——按逆变器效率90%、电池组电压480V计算，满载放电电流=200kVA×0.9÷480V≈375A。再对照电池供应商提供的恒功率放电表，查表选型，不能凭经验拍脑袋。

这套流程走下来，你会发现很多“标配”方案其实存在10%-20%的过度配置。省下来的资金，完全可以用在更智能的监控系统或额外的电池温度传感器上。

应用前景：向智能化、锂电化演进

未来三年，磷酸铁锂电池在数据中心的渗透率会从目前的不足10%提升到25%以上，其循环寿命是铅酸电池的4-5倍，且体积仅占三分之一。配合智能BMS系统，可以实时估算电池健康度(SOH)，提前预警失效单体。另一方面，UPS与配电柜、列头柜的联动控制正在走向成熟，通过数字化平台实现“源-网-荷-储”一体化调度，让每一度电都用在刀刃上。

选型从来不是一次性的算术题，而是一个动态优化的过程。建议数据中心运维团队每季度复盘一次负载变化趋势，结合UPS的实时效率曲线，微调运行模式。毕竟，在可靠性要求99.99%以上的环境里，每一处细节的精准把控，都是对业务连续性的最好保障。
